Jugando Con baposter

Plantillas para Póster en LaTex

En la referencia 1, esta el hipervínculo de la pagina, en donde esta la descripción de la plantilla para el diseño de póster científicos. En la pagina veremos que podemos descargar un documento que nos guiara brevemente en el uso del baposter.cls el cual al momento de compilar tiene que estar en el mismo directorio.

Para que funcione nos recomiendan trabajar con los paquetes TexLive 2007 y miktex 2.7

También para cualquier duda nos recomiendan actualizar o instalar una nueva versión de la libreria PGF. Así como trabajar con xkeyval 2006/11/18 v2.5f.

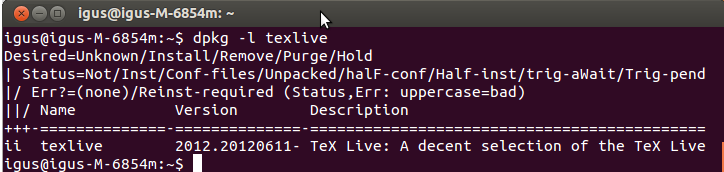

Como podemos ver en la imagen de arriba tengo una versión de Tex Live del 2012

Si necesitan instalar Tex Live pueden revisar la referencia 2.

Después de seguir los pasos de la referencia 2, creo que no tenia bien instalado el TexLive

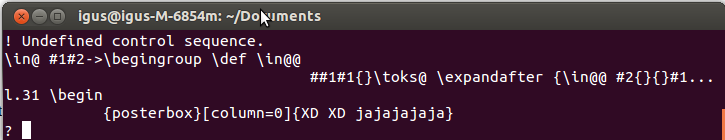

Bueno aun así con todo y TexLive instalado, sigo teniendo el siguiente error:

En la pagina del autor de la plantilla (referencia 1) menciona tener una versión mas avanzada del xkeyval, en la referencia 3 esta el enlace a la pagina donde se puede descargar el paquete.

Este es la fuente del archivo a compilar:

\documentclass [landscape,a0paper,showframe] {baposter}
%Preámbulo

 \usepackage{xkeyval}
 \usepackage[spanish]{babel}
 \usepackage{pgf}
\begin{document}
%Documento
 \begin{poster}{
   %key=value options
    grid=true,
    columns=2,
    colspacing=5,
    bgColorOne=green!40,
    bgColorTwo=yellow,
    background=shade-lr:(from bgColorOne to bgColorTwo),
                }
               {
   %Eye Catcher, empty if option eyecarcher=no
    eyecatcher=true,
    \fbox{\parbox{1cm}{Logo}}
                }
               {
   %Poster Title
    \fbox{Titulo}
                }
               {
   %Poster Authors
    \fbox{Gustavo Edo.}
                }
               {
    \fbox{\parbox{1cm}{Logo}}
                } %University Logo
   %Definition of the boxes

   \begin{posterbox}[column=0]{Caja 1}
   Gato Mayonesa Tierra Algebraico
   \end{posterbox}

   \begin{posterbox}[column=0,below=auto,height=bottom]{Caja 2}
   Perro Mostasa Agua Geometrico
   \end{posterbox}

   \begin{posterbox}[column=1,height=bottom]{Conclusiones}
   Se puede concluir que habla de animales, condimentos, elementos y conceptos abstractos.
   \end{posterbox}

 \end{poster}
\end{document}

Lamentablemente no pude identificar el error de mi código, Tex es muy sensible a las variables y posición de las estructuras. Por lo que haré uso de un archivo que viene en la carpeta que descargamos que contiene el archivo .cls y el PDF con las instrucciones del baposter.

Entrando en la carpeta de baposter (la que descargamos de la pagina de la referencia 1) vemos que la guía esta en PDF (baposter_guide.pdf) fue echa en Tex y hay varios archivos .tex que hacen uso del mismo baposter.cls nos aseguraremos que compilen estos archivos, en mi caso; después de instalar bien TexLive, la mayoría de los archivos compilaron usando <<pdflatex>> generando los PDF que estaban en la carpeta. Para mi caso como requiero usar las cajas en el póster me basare en el archivo docs-boxshape.pdf y lo modificare poco a poco.

En la imagen de arriba, muestro el directorio donde trabajo, listo los archivos y vemos que mi doc1.tex esta junto al baposter.cls que es importante que estén en el mismo directorio para poder compilar, después compilo con pdflatex y saldrán muchas lineas, al final no hubo mensaje de error.

Haciendo modificaciones, me tope con un error de opciones, lo marcaba en <<boxshade=shade-lr,>>

Abrí el archivo .cls y busco baposter@boxshade me encuentro que la correcta sintaxis es:<<boxshade=shadelr,>> eso resolvió ese error, pero el siguiente error fue con el titulo me marca el error:

Arriba se muestra mi intento de poner un Titulo al póster pero este no me deja, borre la parte de Titulo para poder compilar y apreciar los cambios echos a la plantilla.

Arriba se puede ver el resultado de las modificaciones, un falta arreglar unos detalles, pero con esto ya se puede trabajar, lo mas probable es que con las modificaciones vallan apareciendo errores, pero estos son causados por la misma estructura de LaTex y del baposter.cls, también a causa de la falta de documentación de esta plantilla. No se alcanza a apreciar pero la caja de titulo en la esquina superior izquierda, a parece la caja de autores.

Les dejo el código que genero el póster anterior:

\documentclass[landscape,fontscale=1,margin=0.2cm,a0paper,debug]{baposter}
%Preámbulo%
\begin{document}
%Documento%
\begin{poster}{%key=value options
  headerheight=0pt, %altura del encabezado
  columns=3, %Numero de columnas
  background=none, %Fondo
  linewidth=1pt,
  borderColor=black, %Color de borde, negro
%   textborder=rectangle,
  headershade=plain,
  headerColorOne=blue!60!white,
  headershape=smallrounded,
  headerfont={},
%   below=notset,
  height=0.45,
  boxshade=shadelr,
  eyecatcher=false,
  boxheaderheight=1.5em,
  boxColorOne=lightgray,
}{}{Poster Title}{\fbox{Poster authors or subtitle}}{}

%Primera fila de las cajas del Poster%
\begin{posterbox}[column=0,textborder=rectangle]{}
rectangle
\end{posterbox}

\begin{posterbox}[column=1,textborder=rounded]{}
rounded
\end{posterbox}

\begin{posterbox}[column=2,textborder=roundedsmall]{}
roundedsmall
\end{posterbox}

%Segunda fila de las cajas del poster%
\begin{posterbox}[column=0,row=0.45,textborder=none]{}
none
\end{posterbox}

\begin{posterbox}[column=1,row=0.35,textborder=bars]{}
bars
\end{posterbox}

\begin{posterbox}[column=2,row=0.30,textborder=faded]{}
faded
\end{posterbox}

\end{poster}

\end{document}

Referencias:

1. http://www.brian-amberg.de/uni/poster/

2. http://askubuntu.com/questions/163682/how-do-i-install-the-latest-tex-live-2012

3. http://www.ctan.org/tex-archive/macros/latex/contrib/xkeyval
